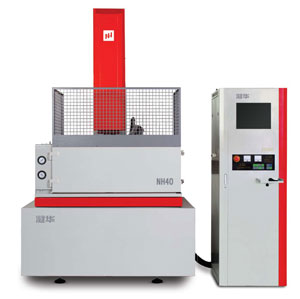

NH40三轴数控电火花成型机
| |
产品特点：
- 四轴数控四轴联动
- 采用交流伺服驱动
- 实现μ级加工精度
- 高速抬刀可达每分钟6米
- 大面积均匀镜面加工
- 机械精度长期稳定
- 内置11种电极材料对的加工工艺
超强的加工性能
NH40配备超强性能数控电源箱，能够应付各种复杂的加工件。全新设计的数控系统内置工艺专家库，可以充分满足高精密模具和复杂零件的加工。
实现μ级加工精度
NH40高精度机床设计和CNC系统，保证了加工精度的精密稳定。
高速加工
主轴抬刀速度高达6米/分钟，配合优良的伺服系统，使加工蚀出物有效排出，实现高效稳定加工。加工速度比普通机床高1-2倍。 |
|
|
| |
|
|
|
技术参数：
|
■机床主机 |
单位 |
NH40B/C |
|
工作台尺寸（长×宽） |
mm |
700×450 |
|
加工液槽内部尺寸（长×宽×高） |
mm |
1300×760×400 |
|
液面调整范围 |
mm |
105～300 |
|
加工液槽最大容量 |
L |
180 |
|
X、Y、Z轴行程 |
mm |
400×300×300 |
|
最大电极重量（不带C轴） |
kg |
100 |
|
最大工件尺寸 |
mm |
1020×700×260 |
|
最大工件重量 |
kg |
800 |
|
工作台面到电极板的最大/最小距离 |
mm |
215～515 |
|
定位精度 |
μm |
5 |
|
重复定位精度 |
μm |
3 |
|
机床外形尺寸（长×宽×高） |
mm |
1510×1900×2650 |
|
机床重量（不含数控电源） |
kg |
1600 |
|
■储液箱规格 |
|
|
|
储液箱容积 |
1 |
350 |
|
加工液过滤方式 |
|
纸芯过滤器 2个 |
|
■数控脉冲电源装置 |
|
|
|
最大加工电流 |
A |
50 |
|
总输入功率 |
kva |
13 |
|
输入电源 |
|
3×380V/400V±10%，50/60Hz? 9KVA |
|
最佳表面粗糙度 |
|
0.1μm |
|
最小电极损耗 |
|
0.1% |
|
最高生产率 |
|
500mm3/min |
|
插补方式 |
|
直线、圆弧、螺旋线、竹枪 |
|
各轴补偿 |
|
各轴分别进行步距误差补偿、间隙补偿 |
|
最大控制轴数 |
|
三轴三联动（标配），四轴四联动（选配） |
|
各轴分辨率 |
μm |
0.4 |
|
最小驱动单位 |
μm |
1 |
|
输入方式 |
|
鼠标输入，软盘，RS—232 |
|
显示方式 |
|
15″液晶屏（TFT—LCD） |
|
手控盒 |
|
标准点动（多级切换）、辅助A0—A3 |
|
位置指令方式 |
|
绝对/增量兼用 |
|
输入范围 |
|
+9999.999-9999.999mm |
|
放电加工条件登记功能
偏置功能 |
|
1000个条件（C000-C999）
1000个条件（H000-H999） |
|
程序序列号 |
|
制定设定N000000000到N999999999 |
|
子程序嵌套级数 |
|
50 |
|
Q指令插入次数 |
|
8 |
|
坐标数 |
|
60 |
|
驱动方式 |
|
全数字交流伺服 |
|
电源重量 |
kg |
500 |
|
电源外形尺寸 |
mm |
1130×530×1800 |
|
■标准工艺 |
|
铜/钢、微细铜/钢、石墨/钢、铜钨/钢、微细铜钨/钢、铜钨/硬质合金、铜/铝、石墨/耐热合金、石墨/钛、创成加工铜/钢 |
|
■选择配件 |
|
电火花专用加工液、C轴、R轴旋转装置、加工液恒温装置、混粉加工装置、三相稳压电源装置、EROWA、3R、SODICK公司各种工装夹具、UPS部间断电源管理系统 | |
