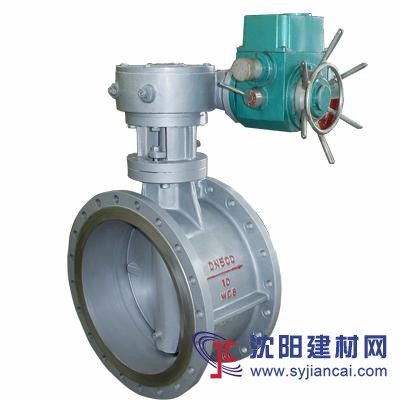

 进口电动硬密封蝶阀
德国沃德WODE进口电动硬密封蝶阀被广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。电动硬密封蝶阀配以电动执行器，可实现远距离控制和自动化操作。电动多层次金属密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
电动硬密封蝶阀 产品特点
由于电动硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
（1）开启力矩小，灵活方便，省力节能。
（2）三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
（3）耐高压、耐腐蚀、耐磨损、使用寿命长等。
电动硬密封蝶阀 执行器参数及特点
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。
电动硬密封蝶阀主要零件材料
阀体：铸铁、不锈钢、铬钼钢、合金钢
蝶板：铸钢、合金钢、不锈钢、铬钼钢
密封圈：不锈钢与耐高温石棉板组合成多层次
阀杆：2Cr13、1Cr13不锈钢、铬钼钢
填料：O型圈、柔性石墨
电动硬密封蝶阀主要性能规范
公称通径：DN50～2000mm
公称压力PN(lb)：0.6～6.4Mpa
适用介质：空气、水、蒸汽、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
适用温度：碳钢：-29℃~425℃；不锈钢、铬钼钢：-40℃~550℃
渗漏率:0.1*DNmm3/S（符合GB//T13927-92标准）
电动执行器也可根据用户指定品牌。
阀杆可根据用户需求做加长处理。
该蝶阀用于城市供暖管网时可根据用户需求选择双向压密封的。
电动硬密封蝶阀三偏心密封结构原理
（1）偏离管道中心
（2）偏离密封面中心
（3）倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
注：如需详细尺寸资料可与我公司销售部联系。
注：由于网站平台必须填写价格才能通过审核，该网站平台的价格不准确，具体价格根据用户工矿参数选型后在报价。购买我公司产品我公司24小时对产品安装调试进行技术指导服务，产品质保期18个月。
德国沃德WODE阀门中国代理商欢迎您的来电咨询与订购！
|
